Как подобрать узел обвязки фанкойла: параметры и расчёт
31.07.2026

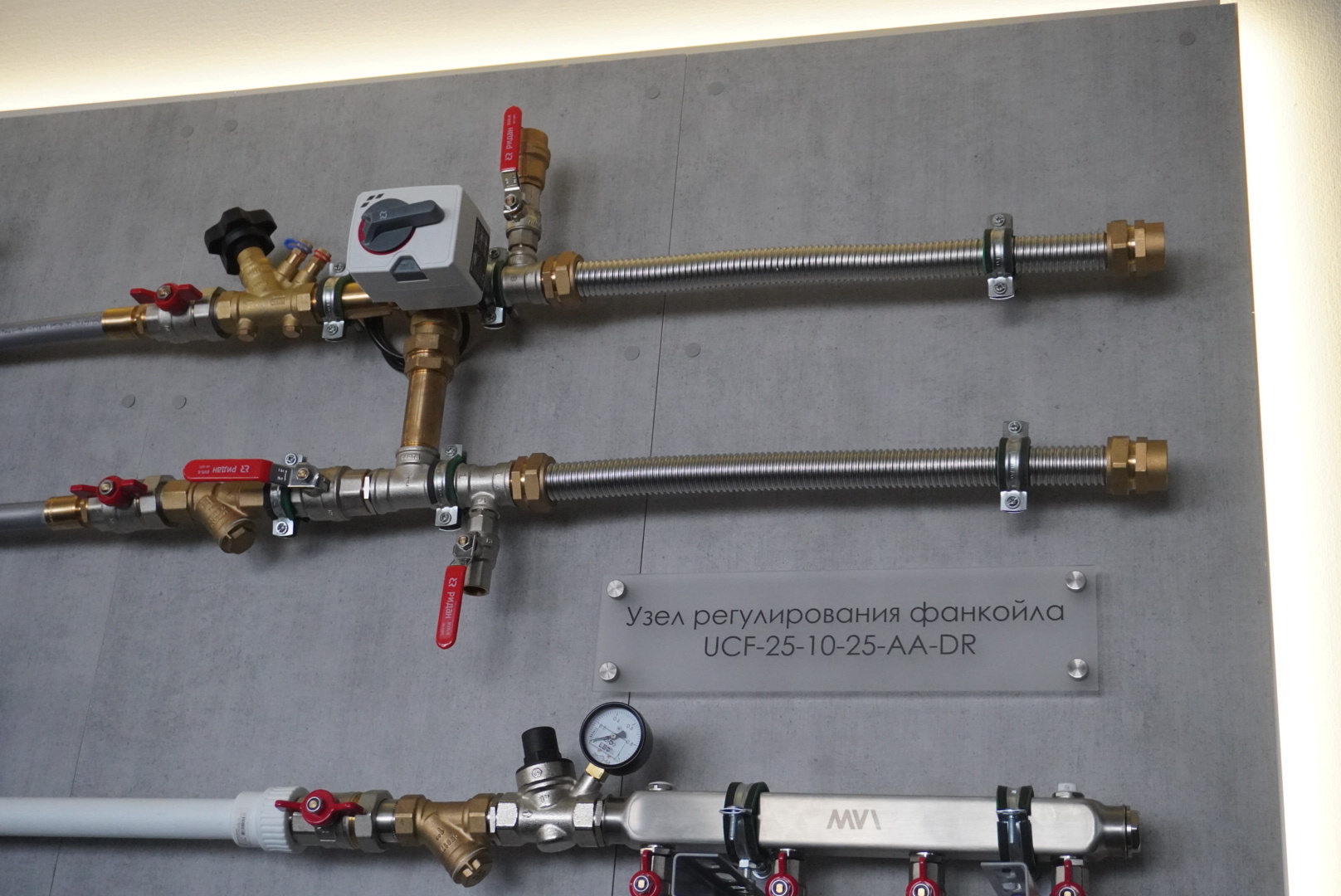

Какие исходные данные нужны для подбора
Прежде чем подбирать узел, соберите базовые параметры системы и самого фанкойла:
•Тепловая (холодильная) мощность фанкойла, кВт;
•Параметры теплоносителя — температурный график (например, 7/12 °C для холода, 90/70 °C для тепла);
•Тип теплоносителя — вода или водно-гликолевая смесь (влияет на расход и материалы);
•Схема системы — двухтрубная или четырёхтрубная;
•Требования к автоматизации — нужен ли электропривод, диспетчеризация;
•Диаметр подводящих трубопроводов.
Шаг 1. Рассчитайте расход теплоносителя
Расход теплоносителя через фанкойл рассчитывается из его мощности и разницы температур на входе и выходе по формуле: G = Q / (c × Δt), где Q — мощность (Вт), c — удельная теплоёмкость теплоносителя, Δt — разница температур. Для воды удобнее пользоваться упрощённой формулой: расход (кг/ч) ≈ 0,86 × Q (кВт) / Δt (°C).
Если в качестве теплоносителя используется гликолевая смесь, расход будет выше при той же мощности — у гликоля ниже теплоёмкость, поэтому нужно вводить поправочный коэффициент по данным производителя смеси.
Шаг 2. Определите Kvs регулирующего клапана
Ключевой параметр при подборе узла — пропускная способность регулирующего клапана Kvs (расход в м³/ч при перепаде давления 1 бар). Клапан подбирается так, чтобы при расчётном расходе на нём срабатывал нужный перепад давления, а авторитет клапана (отношение перепада на клапане к перепаду на всём регулируемом участке) был в пределах 0,3–0,5. Слишком большой Kvs делает регулировку грубой и нестабильной, слишком маленький — создаёт избыточное сопротивление.
Шаг 3. Выберите тип регулирующего клапана
Двухходовой клапан
Регулирует расход теплоносителя через фанкойл, «поджимая» поток. Применяется в системах с переменным расходом, требует правильной гидравлической увязки. Проще и компактнее.

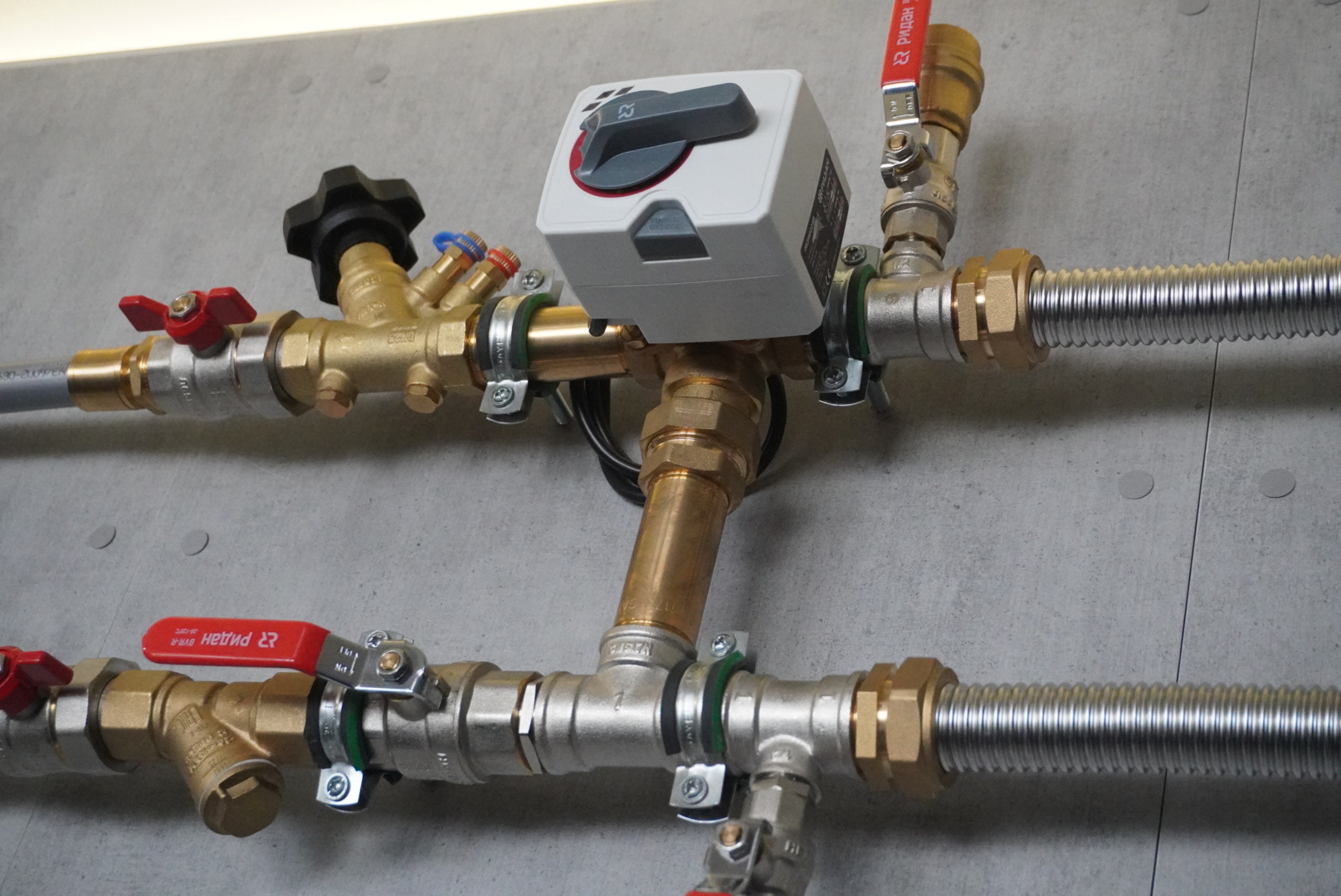

Трёхходовой клапан
Работает по принципу смешения — поддерживает постоянный расход в контуре, перенаправляя часть потока в обход теплообменника. Применяется в системах с постоянным расходом.
Шаг 4. Выберите тип балансировочного клапана
•Ручной балансировочный клапан — настраивается вручную при пусконаладке, дешевле, подходит для стабильных систем с постоянным расходом;
•Автоматический балансировочный клапан — сам поддерживает заданный расход независимо от колебаний давления в системе, необходим для систем с переменным расходом и большим числом фанкойлов.
Шаг 5. Определите присоединительные размеры
Диаметр узла (обычно DN15–DN32 для фанкойлов) выбирается по расчётному расходу, а не «по диаметру трубы». Присоединения узла должны соответствовать патрубкам фанкойла и подводящему трубопроводу — здесь учитывают тип резьбы и способ соединения.
Типичные ошибки при подборе
•Подбор клапана «по диаметру трубы», а не по расчётному Kvs — самая частая ошибка, ведёт к плохой регулировке;
•Игнорирование авторитета клапана — регулировка получается нелинейной;
•Не учтён гликоль в теплоносителе — реальный расход оказывается выше расчётного;
•Ручная балансировка в системе с переменным расходом — приводит к разбалансировке при изменении нагрузки.
Частые вопросы
Можно ли подобрать узел обвязки только по мощности фанкойла?
Мощность — обязательный, но не единственный параметр. Без температурного графика, типа теплоносителя и схемы системы точный подбор невозможен: одна и та же мощность при разных Δt даёт разный расход, а значит — разный Kvs клапана.
Какой диаметр узла обвязки выбрать для фанкойла?
Диаметр определяется расчётным расходом теплоносителя, а не диаметром подводящей трубы. Для большинства фанкойлов это диапазон DN15–DN32. Точное значение получается после расчёта расхода и подбора Kvs клапана.
Чем отличается подбор узла для воды и для гликоля?
У водно-гликолевой смеси ниже теплоёмкость и выше вязкость, поэтому при той же мощности расход будет больше, а гидравлическое сопротивление выше. Это нужно учитывать поправочными коэффициентами, иначе узел окажется недоразмеренным.
