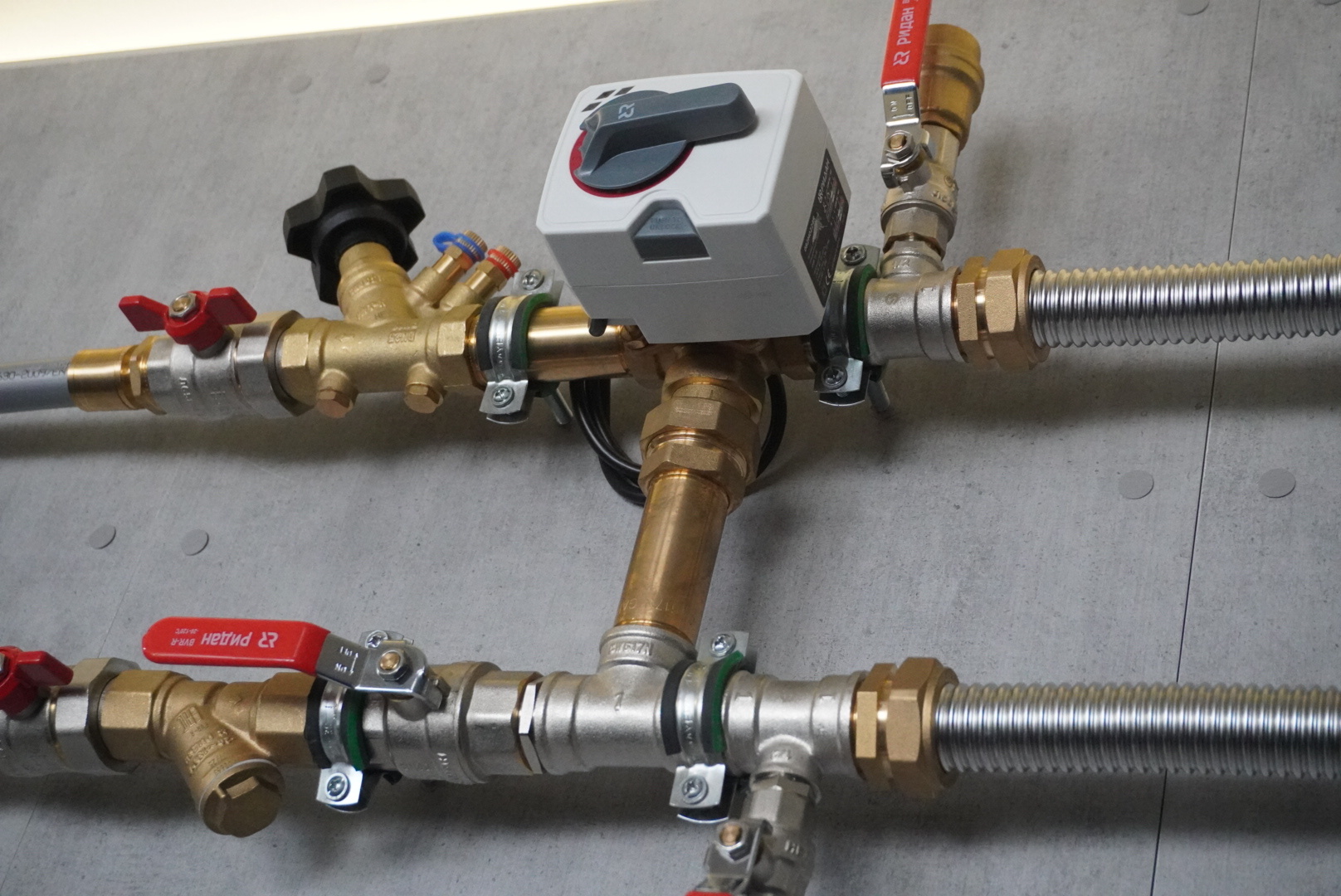

Узел обвязки фанкойла — это готовый комплект трубопроводной арматуры, который соединяет теплообменник фанкойла с системой тепло- и холодоснабжения здания. Проще говоря, это «связующее звено» между самим фанкойлом и трубами, по которым к нему подходит горячая или холодная вода. Узел обеспечивает три ключевые задачи: регулирование расхода теплоносителя, гидравлическую балансировку и возможность отключить отдельный фанкойл для обслуживания, не останавливая всю систему.

Без узла обвязки корректно подключить фанкойл к системе невозможно: не будет ни точной регулировки температуры, ни балансировки между несколькими фанкойлами на одном контуре, ни удобного сервиса.

Состав узла зависит от схемы подключения и требований проекта, но в типовую комплектацию обычно входят:

•Запорная арматура (шаровые краны) — для отключения фанкойла от системы при обслуживании;

•Балансировочный клапан — для настройки расхода теплоносителя через конкретный фанкойл;

•Регулирующий клапан (двух- или трёхходовой) — для количественного и качественного регулирования теплоносителя.

•Фильтр — для защиты теплообменника от механических загрязнений;

•Измерительные ниппели — для контроля параметров при пусконаладке;

•Соединительные элементы (гибкие подводки, фитинги) — для монтажа к фанкойлу и трубопроводу.

Конкретная комплектация может отличаться: например, для простых систем используют ручные балансировочные клапаны, а для более сложных — автоматические или клапаны с электроприводом.

Регулирующий клапан в узле управляет тем, сколько теплоносителя проходит через теплообменник фанкойла. Именно это позволяет поддерживать заданную температуру в помещении — без узла фанкойл работал бы только в режиме «включено/выключено» без плавной регулировки.

Когда на одном контуре несколько фанкойлов, теплоноситель «идёт по пути наименьшего сопротивления» — ближние к насосу приборы получают избыток, дальние недополучают. Балансировочный клапан в узле выравнивает расход, чтобы каждый фанкойл получал ровно столько теплоносителя, сколько нужно.

Запорная арматура в составе узла позволяет отключить и снять отдельный фанкойл для ремонта или чистки, не сливая воду и не останавливая систему во всём здании. Для коммерческих объектов — офисов, торговых центров, производств — это критично.

Узлы различают по нескольким признакам:

•По схеме подключения — для двухтрубных или четырёхтрубных систем;

•По типу регулирующего клапана — с двухходовым (регулирование расходом) или трёхходовым (регулирование смешением) клапаном;

•По типу балансировки — с ручным или автоматическим балансировочным клапаном;

•По исполнению — с электроприводом для автоматизации или без него.

Какой именно узел нужен под конкретный проект — зависит от схемы системы, количества фанкойлов и требований к автоматизации. Подробно этот вопрос мы разбираем в отдельной статье «Как подобрать узел обвязки фанкойла: параметры и расчёт».

Узел обвязки можно собрать вручную на объекте из отдельных компонентов, а можно заказать готовый — собранный и опрессованный на производстве. Готовый узел сокращает время монтажа, снижает риск ошибок сборки и даёт гарантию на изделие целиком. Для системных интеграторов и монтажных организаций это чаще всего выгоднее по совокупным затратам времени и на устранение возможных протечек.

Технически фанкойл можно присоединить к трубам напрямую, но тогда не будет ни регулировки температуры, ни балансировки, ни возможности отключить прибор для обслуживания. На практике корректно работающая система кондиционирования с фанкойлами без узлов обвязки не проектируется.

Комплектацию узла обвязки можно подготовить по техническому заданию вашего проекта , для расчета проекта и получения чертежей просим обратиться через форму обратной связи или на почту ucf@tesrussia.ru

Даже для одного фанкойла балансировочный клапан полезен — он позволяет выставить проектный расход теплоносителя. А в системах с несколькими фанкойлами балансировка обязательна, иначе приборы будут работать неравномерно.
